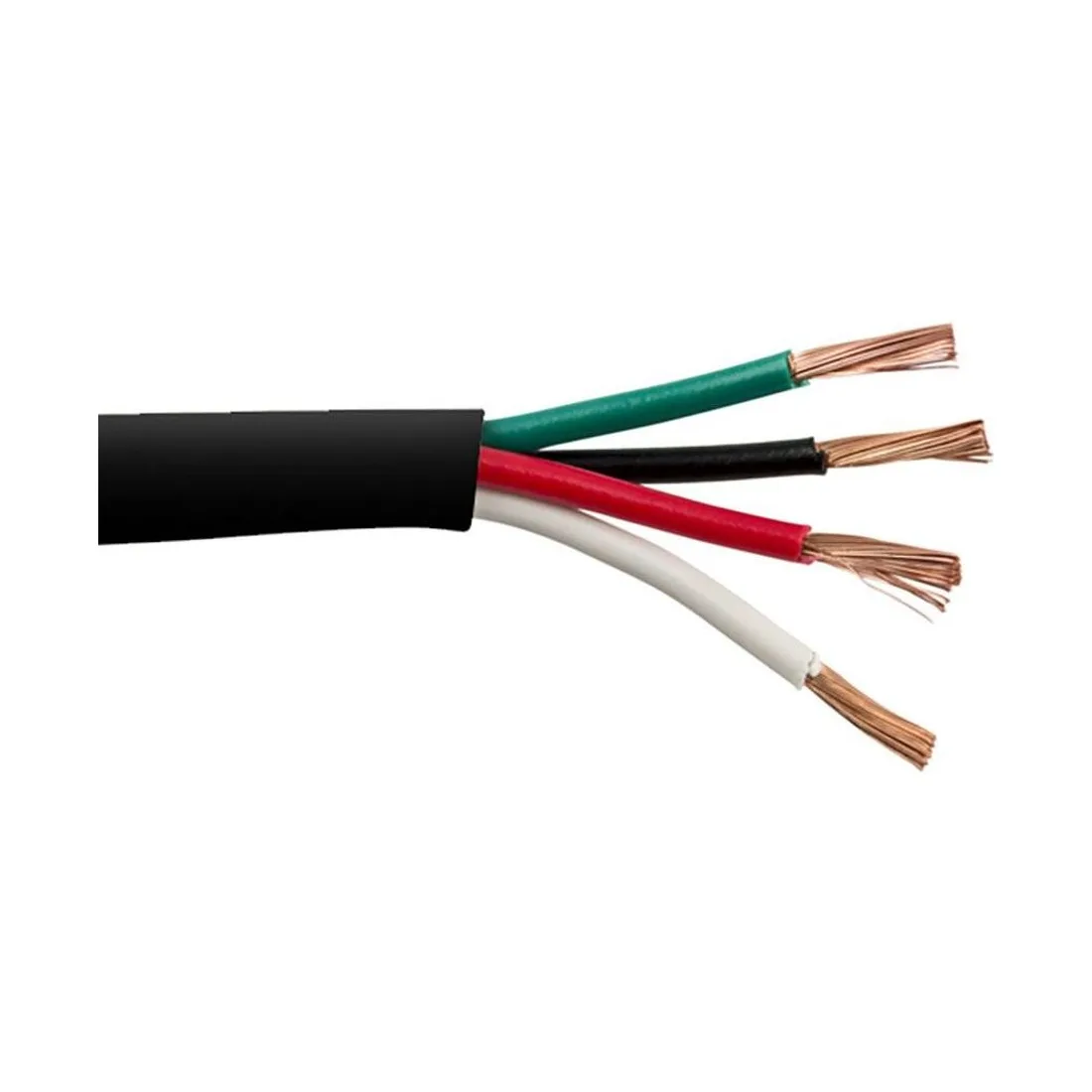

SCP-Lautsprecherkabel LSZH: sieben Ausführungen mit Brandklasse B2ca

Halogenfrei, weil das Gebäude es verlangt

Diese Reihe umfasst sieben Lautsprecherkabel mit halogenfreiem und raucharmem Mantel. Im Bereich Lautsprecherkabel ist sie die Ausführung für gewerbliche Gebäude, in denen das Brandverhalten einer Leitung geregelt ist. Der Unterschied liegt nicht im Klang, sondern im Mantel: Er gibt im Brandfall nach Herstellerangabe keine Halogene ab und entwickelt wenig Rauch. Nach EN 50575 nennt der Hersteller für die Ausführungen mit 2,5 Quadratmillimetern die Brandklasse B2ca-s1a,d1,a1 und für die mit 4,0 Quadratmillimetern B2ca-s1a,d1,a2. Führt eine Leitung durch einen Flucht- oder Rettungsweg, durch ein Treppenhaus oder durch einen allgemein zugänglichen Bereich, ist diese Klasse häufig die Voraussetzung. Ohne sie darf die Leitung dort nicht liegen. Für den Wohnbereich führt der Hersteller eine Reihe mit PVC-Mantel, für den Graben eine mit Gelfüllung. Die Entscheidung zwischen den drei Reihen fällt also nicht am Lautsprecher, sondern am Ort der Leitung. Der Hersteller bezeichnet die Reihe selbst als Kabel für den gewerblichen Bereich und nennt als Grund die Brandklasse nach der europäischen Bauproduktenverordnung. Nach seiner Angabe ist der Mantel außerdem gegen Sonnenlicht beständig, sodass eine Strecke auch im Freien liegen darf. Die Reihe trägt nach Angabe des Herstellers die Kennzeichnung auf dem Mantel, einschließlich der Brandklasse und der Aderzahl.

Sieben Ausführungen in zwei Querschnitten

Die Reihe führt zwei Querschnitte, jeweils zwei- und vieradrig, in verschiedenen Längen. Mit 2,5 Quadratmillimetern je Ader stehen drei Ausführungen zur Wahl. Das 2,5/2 LSZH BK 500 ist zweiadrig und kommt als Box mit 152 Metern, das 2,5/2 LSZH BK 1000 als Rolle mit 305 Metern. Das 2,5/4 LSZH BK 500 ist vieradrig und kommt als Box mit 152 Metern. Mit 4,0 Quadratmillimetern je Ader folgen vier Ausführungen. Zweiadrig sind das 4.0/2 LSZH BK 305 und das 4.0/2 LSZH BK 500 mit 305 beziehungsweise 500 Metern. Vieradrig sind das 4.0/4 LSZH BK 305 und das 4.0/4 LSZH BK 500 in denselben Längen. Alle sieben sind schwarz und tragen eine fortlaufende Metermarkierung. Die Außendurchmesser nennen die Datenblätter mit 6,8 und 8,0 Millimetern bei 2,5 Quadratmillimetern sowie mit 8,5 und 10,0 Millimetern bei 4,0 Quadratmillimetern. Für die Spulen mit 305 Metern sind 39,8 und 68,3 Kilogramm angegeben. Mit zwei Adern wird ein Lautsprecher versorgt, mit vier Adern zwei Lautsprecher oder ein Paar bis zu einer Abzweigstelle. Geliefert wird je Ausführung als Box oder auf einer Holzspule, die Boxen mit 152 Metern und die Spulen mit 305 oder 500 Metern.

Aufbau und Werte aus dem Datenblatt

Der Aufbau ist in den Datenblättern beschrieben. Bei 2,5 Quadratmillimetern besteht jede Ader aus 50 Einzeldrähten von 0,25 Millimetern, bei 4,0 Quadratmillimetern aus 56 Einzeldrähten von 0,30 Millimetern, jeweils aus sauerstofffreiem Kupfer der Klasse 5. Die Isolierung hat bei 2,5 Quadratmillimetern einen Außendurchmesser von 2,70 Millimetern, die Adern sind rot und schwarz gekennzeichnet, und ein Reißfaden erleichtert das Öffnen. Der Mantel ist 0,7 Millimeter dick und schwarz nach RAL 9004. Für den Leiterwiderstand nennt der Hersteller 8,62 Ohm je Kilometer bei 2,5 Quadratmillimetern und höchstens 4,95 Ohm je Kilometer bei 4,0 Quadratmillimetern. Beim großen Querschnitt sind außerdem eine Nennspannung von 300 Volt und ein Betriebstemperaturbereich von minus 20 bis 80 Grad angegeben. Die Zugfestigkeit beträgt dort mindestens 10,0 Megapascal für die Isolierung und mindestens 8,0 Megapascal für den Mantel. Bei 4,0 Quadratmillimetern hat jede Ader einen Durchmesser von 3,5 Millimetern, die Isolierung ist 0,45 und der Mantel 0,75 Millimeter dick. Die Kennzeichnung auf dem Mantel nennt nach Herstellerangabe Querschnitt, Litzenzahl und Brandklasse, sodass sich eine verlegte Leitung auch später bestimmen lässt.

Auswahl, Menge und Bezug

Die Auswahl entscheidet sich an drei Fragen. Die erste ist die Vorgabe des Gebäudes: Verlangt die Planung eine Brandklasse, führt der Weg zu dieser Reihe und nicht zur Ausführung mit PVC-Mantel. Die zweite ist der Querschnitt. 2,5 Quadratmillimeter sind der Regelfall, 4,0 Quadratmillimeter die Wahl für lange Strecken und für Anlagen mit hoher Leistung. Die dritte ist die Zahl der Adern, also zwei je Lautsprecher oder vier bis zu einer Abzweigstelle. Bei der Menge entscheidet die Baustelle: Die Box mit 152 Metern ist handlich, die Rollen mit 305 und 500 Metern sind für ein Geschoss oder ein ganzes Objekt gedacht. Nach Herstellerangabe ist die Reihe für innen und außen geeignet, der Mantel ist gegen Sonnenlicht beständig. Geführt wird sie von der mediacraft AG, die auch zu Längen und Verfügbarkeit Auskunft gibt. Am Einbautag gehören zwei Angaben in die Unterlagen: die verlegte Länge je Strang, abgelesen an der Metermarkierung, und die Zuordnung der Adern zum Lautsprecher. Für ein gewerbliches Objekt kommt die Brandklasse hinzu, weil sie bei der Abnahme nachgewiesen wird.
